Совместный эксперимент ЗАО "Таймер" и ФГУП ВЭИ

28 мая 2012

самый мощный георадар

Специалистами ЗАО "Таймер" и ФГУП ВЭИ был проведен уникальный совместный эксперимент по испытанию возможностей современного георадара. Использование сверхмощного передатчика с напряжением 50 кВ производства ФГУП ВЭИ и приемника ГРОТ 12 производства ЗАО "Таймер" сделало возможным проведения зондирование подмосковных глин до глубины в 450 метров и впервые получить радарограмму с таких глубин.

Проведенный эксперимент с использованием георадара ГРОТ 12 подтверждает возможность сканирования пустынь Африки и вечномерзлых грунтов Сибири на километровые глубины. Подобная технология позволяет отказаться от бурения в местах отсутствия объекта разведки, что значительно снижает материальные затраты на предварительные исследования и урон окружающей среде.

Разработанный ЗАО "Таймер" приемник позволяет проводить сканирование до глубин с задержками в 64000 нс. Для пород со скоростями распространения импульсов 0,15 м/нс доступные глубины зондирования превышают 3 км.

Рис. 1. Радарограмма профиля с ослаблением мощности передатчика на 10 дб. Без ослабления расчетная глубина зондирования больше.

Рис. 1. Радарограмма профиля с ослаблением мощности передатчика на 10 дб. Без ослабления расчетная глубина зондирования больше.

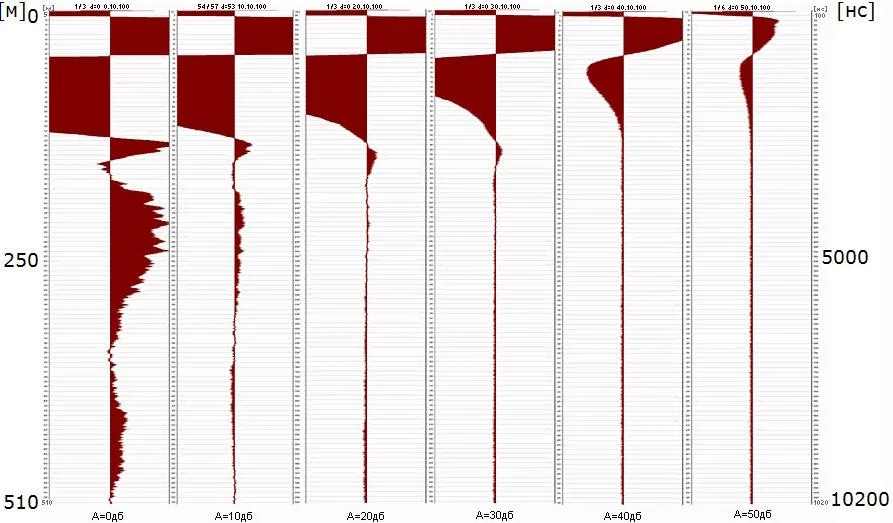

Рис. 2. Волновые формы импульса георадара при разных ослаблениях мощности передатчика.

Рис. 2. Волновые формы импульса георадара при разных ослаблениях мощности передатчика.

Рис. Для эксперимента использовали специальные антенны.   http://www.gosnews.ru/press_releases/nauka/272

Рис. Для эксперимента использовали специальные антенны.
